МАЗ-500: Установка заднего моста Raba-MAN с автобуса ЛиАЗ-677

30.07.2018 17 504 1 Eduard
МАЗ-500: Установка заднего моста Raba-MAN с автобуса ЛиАЗ-677
Содержание:
1. Диапазон скоростей грузовика МАЗ-500
2. Поиск заднего моста Raba-MAN и подготовка к его установке
3. Замена заднего моста МАЗ-500 на задний мост ЛиАЗ-677
4. Диапазон скоростей МАЗ-500 с новым задним мостом
5. Установка редуктора с передаточным числом 1.79 и корон от троллейбуса
6. Шум в заднем мосту и проблемы с подшипниками планетарки
7. Передаточные числа задних мостов Raba-MAN

Проездив более полугода на седельном тягаче МАЗ-500 с турбированным двигателем ЯМЗ-238, я выявил некоторые его недостатки. К их числу относилась малая скорость при достаточной мощности двигателя, а также вибрация в кабине на скоростях свыше 65 км/ч.

Чтобы избавиться от этих проблем, решил либо заменить передаточное число заднего моста, либо установить абсолютно другой мост.

Посмотрел справочники и узнал, что для моего стандартного МАЗовского моста, есть еще передаточное число 7.24, но никто из моих знакомых не видел бортовой передачи с таким числом. Оставалось только постараться найти задний мост от другого автомобиля.

1. Диапазон скоростей грузовика МАЗ-500


На постсоветском пространстве, больше всего было универсальных мостов Raba-MAN. Они применялись на всех автобусах ЛиАЗ, на некоторой части автобусов ЛАЗ, на троллейбусах энгельсовского завода ЗИУ и поголовно на всех автобусах Икарус. Поэтому, предприятия связанные с автобусными перевозками не имели в них недостатка. Мосты были надежными и на моделях ЛиАЗ перехаживали сам автобус.

Решил посчитать, какой диапазон скоростей будет у грузовика МАЗ-500 на всех передачах с задним мостом с передаточным числом 8,21 (главный редуктор 2.666, а бортовая 3.11) и на шинах ИД-304, статистическим радиусом 0,526 м. Получилась вот такая таблица с максимальной скоростью равной 76,71 км/ч.
Поговорив с водителями узнал, что на МАЗы ставят в основном мосты с ЛиАЗа и ЛАЗа. Первый мост имел крепление колес с помощью клиньев, а второй на футорках.

2. Поиск заднего моста Raba-MAN и подготовка к его установке

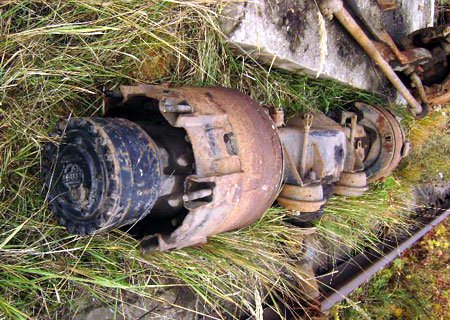

Начал потихоньку искать мост с ЛиАЗа и через некоторое время, представилась возможность приобрести такой со списанного автобуса. Единственным условием его получения, являлось самостоятельное извлечение моста из кузова.

Нужно было нанять автокран и вырезать задний и передний мосты, т.к. автобус переделывали под холодный склад. Срезал свой мост и погрузил его в машину.

Привез мост в гараж и сразу же занялся его осмотром. Заглянул под щитки колодок и убедился в достаточной толщине накладок. Далее, приступил к снятию фланца редуктора.

Также, нашел еще один фланец заднего редуктора от МАЗ-500 и отдал оба фланца токарям, чтобы они подогнали на фланец автобусного моста фланец кардана. Стянул новый фланец шпильками с гайками и дополнительно сварил электросваркой.

ЛиАЗовский мост по толщине, в районе крепления рессор, гораздо толще МАЗовского, а потому пришлось выточить новые удлиненные стремянки с запасом резьбы и согнуть их в кузнице.

На низ моста, изготовил площадки из 20 мм пластин и просверлил их на сверлильном станке. Верхние подкладки моста под рессоры, также изготовил новые и просверлил их под гайки стяжных болтов рессор.

3. Замена заднего моста МАЗ-500 на задний мост ЛиАЗ-677


Сделав все это, наконец то приступил к замене заднего моста и для этого, вывесил заднюю часть автомобиля. Открутил стремянки и снял их. Открутил карданный вал от моста и тормозные шланги от тормозных камер. Затем, поднял заднюю часть автомобиля так, чтобы рессоры еле касались МАЗовского моста и замерил расстояние от центра хвостовика до земли.

После этого, поднял заднюю часть автомобиля еще выше и выкатил задний мост в сборе с колесами полностью из под машины. Снял задние колеса с МАЗовского моста и начал устанавливать их на автобусный мост, используя клинья и гайки вместе с промежуточным кольцом от автобуса.

Когда колеса были установлены, я сразу обратил внимание на уменьшенное расстояние между покрышками и оно мне не понравилось.

Далее, закатил новый мост под машину и опустил на него заднюю часть рамы с таким расчетом, чтобы между мостом и рессорами влезли рессорные подкладки. Затем, провернул мост с таким расчетом, чтобы расстояние от земли до хвостовика, стало на 3 см больше, чем было с МАЗовским мостом.

После этого, начал собирать стремянки, подкладки снизу моста и наживлять гайки. Также, пришлось подрезать крепления на мосту, в которые входили автобусные стремянки. После легкой подтяжки, начал приваривать верхние площадки моста под рессоры. Далее, затянул стремянки, поставил на место карданный вал и подсоединил тормозные камеры.

4. Диапазон скоростей МАЗ-500 с новым задним мостом


Поездив некоторое время так, пришел к мнению, что прирост скорости оказался почти не заметным. Конечно, шума от моста стало меньше, а тормоза стали более эффективными, т.к. площадь тормозных колодок Raba-MAN больше, чем у моста МАЗ-500.

Однако, крепление колес мне совсем не понравилось. Чтобы заменить болт под клинья, нужно было снимать корону. Кто придумал такую не практичную конструкцию, осталось для меня загадкой. А вот само крепление короны, мне пришлось по нраву, т.к. корона крепилась не только через шайбы гравера и гайки, но и под шайбами были установлены конусные сухари.

Кстати сказать, короны на Супер МАЗе, крепятся без конусных сухарей и поэтому их довольно часто можно увидеть в металлоломе.

После установки нового моста, вызывало беспокойство и малое расстояние между покрышками. При стандартной загрузке и 320-ой резине, между колес постоянно появлялась черная полоса, что свидетельствовало о соприкосновении шин во время движения.

Передаточное число нового моста было равно 7.61 (редуктор 2.08, а бортовая 3.66). Рассчитал таблицу скоростей и понял, что изменения оказались минимальными.
Диапазон скоростей автомобиля изменился не значительно, а максимальная скорость подросла всего лишь на 7 км/ч и достигла 83,57 км/ч.

5. Установка редуктора с передаточным числом 1.79 и корон от троллейбуса


Чтобы еще увеличить скорость своего грузовика, я решил посоветоваться в головном автобусном парке с агрегатчиками. Попал на специалистов, а они как услышали, что мне нужен более скоростной редуктор на МАЗ, то сразу же сказали, что нужно искать редуктор с передаточным числом 1.79 (ставился на городской Икарус и ЛАЗ с моторами от ЗИЛа или Урала) и желательно найти к нему еще короны от троллейбуса.

Вот тогда, можно будет спокойно ездить на 320-ой резине, ведь в троллейбусе и МАЗе промежуточное кольцо одинаковой толщины.

Нашел быстроходный редуктор 1.79 и поехал в троллейбусный парк, чтобы отыскать троллейбусные короны. Долго искать не пришлось и короны в сборе с клиньями, гайками и болтами вскоре оказались у меня.

Вернувшись домой, сразу же приступил к замене редуктора и корон. Заменить редуктор довольно таки легко, он не тяжелый. Единственная сложность - это вытащить его с моста и здесь есть одна хитрость.

Редуктор надо повернуть на 90 градусов (планетарка должна быть параллельна мосту), тогда планетарка пройдет в вырезы моста и редуктор снимется. Чтобы установить новый редуктор в мост, нужно проделать данную операцию в обратном порядке.

Заменить короны, также никаких проблем не составило. Правда, в троллейбусном мосту своеобразные костыли, но вставляются они легче, чем те, которые я видел на других автомобилях.
Бортовая с передаточным числом 3.66, троллейбусная корона и прижимы колес
Бортовая с передаточным числом 3.66, троллейбусная корона и прижимы колес
Общее передаточное число нового моста у меня получилось 6.55 (редуктор 1.79, бортовая 3.66), а передаточное число моста МАЗ было 8,21.

Таким образом, скорость автомобиля возросла на 25% (8.21/6.55=1.25), а тяга снизилась на эти же 25%.
После замены центрального редуктора, диапазон скоростей подрос, а максимальная скорость стала равняться 97,09 км/ч.

Автомобиль с 20-ю тоннами стал легко идти по асфальту со скоростью 80 км/час, а трогаться груженым лучше всего было с 1-ой передачи. С 25-ю тоннами груза на очень крутых подъемах, нужно было включать 1-ую передачу и чувствовалось, что машина идет на пределе своих сил. Таким образом, если бы нагрузка была свыше 25 тонн, то пройти Урал на машине было бы очень сложно.

На этом заднем мосту, я проездил около 2-х лет и побывал с Урала на Алтае и в Тамани. На асфальте, легко оставлял за собой автопоезда КамАЗ с двигателями по 210 л.с.

6. Шум в заднем мосту и проблемы с подшипниками планетарки


В процессе работы, появились неисправности, которые заставили задуматься. Задний мост шумел, но вскрытие бортовых ничего не выявило, только не вытаскивалась ни одна полуось. После долгих консультаций и размышлений, пришел к выводу, что причина в редукторе.

Когда все съемники для снятия полуосей были сломаны, а полуось так и не сдвинулась с места, то пришлось приступать к хирургической операции. На задней стороне редуктора, напротив выхода с него полуоси, было прорезано электросваркой отверстие диаметром 15 мм и через него электродом перерезана полуось. Электрод больше чем на треть не сжигался.

Далее, провернул редуктор, вытащил его из моста и понял в чем причина неисправности. Полетели подшипники на планетарке и одна полуось приварилась к полуосевой шестерне дифференциала.

Корпус редуктора имеет неразъемные бугеля и вытащить обоймы с дифференциальной коробки не такая уж простая работа. Помучившись какое то время, я все же справился с задачей.

Пока не снимешь внутренние обоймы подшипника, не получится вытащишь и планетарку с дифференциалом. Редуктор компактный, но в ремонте требует специфического инструмента. Самое интересное заключалось в том, что шестерни имели неповрежденные зубья.

Используя старый ЛАЗовский редуктор в качестве запчастей, восстановил редуктор 1.79, но ставить его побоялся. Нашел другой такой же и полуось к нему, после чего установил все это на машину. Этот ремонт моста стал последним, т.к. в дальнейшем, он больше никаких сюрпризов мне не преподносил.

7. Передаточные числа задних мостов Raba-MAN


Автослесари посоветовали перейти на бортовой редуктор 3.9 для того, чтобы снизить нагрузку на центральный редуктор. Нашел такие бортовые с ЛАЗа на футорках и при замене колодок, хотел даже поменять их, но не получилось. Оказывается, ЛиАЗ и ЛАЗ имеют разную ширину мостов и из-за этого, ЛАЗовские полуоси короче ЛиАЗовских. Сама полуось под шестерню бортовых шестерен, имеет еще и разную шлицевую часть.

Правда, много позже, встретил такую бортовую на автобусе Икарус-256. Он был старый рессорник, имел 5-ти ступенчатую КПП, центральный редуктор 1,47 и бортовые передачи 3,9.

Если заменить на этом мосту центральный редуктор с 1.47 на 1.79, то при бортовых 3.9, передаточное число будет равно 1.79*3.9=6.981 и это идеально подойдет для тягача с полуприцепом. Автомобиль и бегать будет чуть побыстрее чем МАЗ-54329 (передаточное число 7,14) и двигателю будет не так тяжело.

Сколько точно после ремонта отходил мой мост, я уже и не вспомню, но и второй редуктор тоже полетел. Как и в предыдущий раз, проблема опять была в подшипниках дифференциала и мне вновь пришлось проводить операцию по вырезке полуоси. К тому времени, работать стал по месту и поставил в мост редуктор от ЛиАЗа.

Встречал задний мост Raba-MAN и на Супер МАЗах, но поговорив с водителями понял, что хоть мост и не плохой, но для двигателей ЯМЗ-238 с турбиной не подходит. К сожалению, эти мосты долго под турбиной не ходят, а вот для моторов без турбины, подходят хорошо. Однако, Суперовский мост крепче в разы.
Таблица возможных передаточных чисел на мостах Raba-MAN
Таблица возможных передаточных чисел на мостах Raba-MAN
Автор: Эдуард Залуцкий
